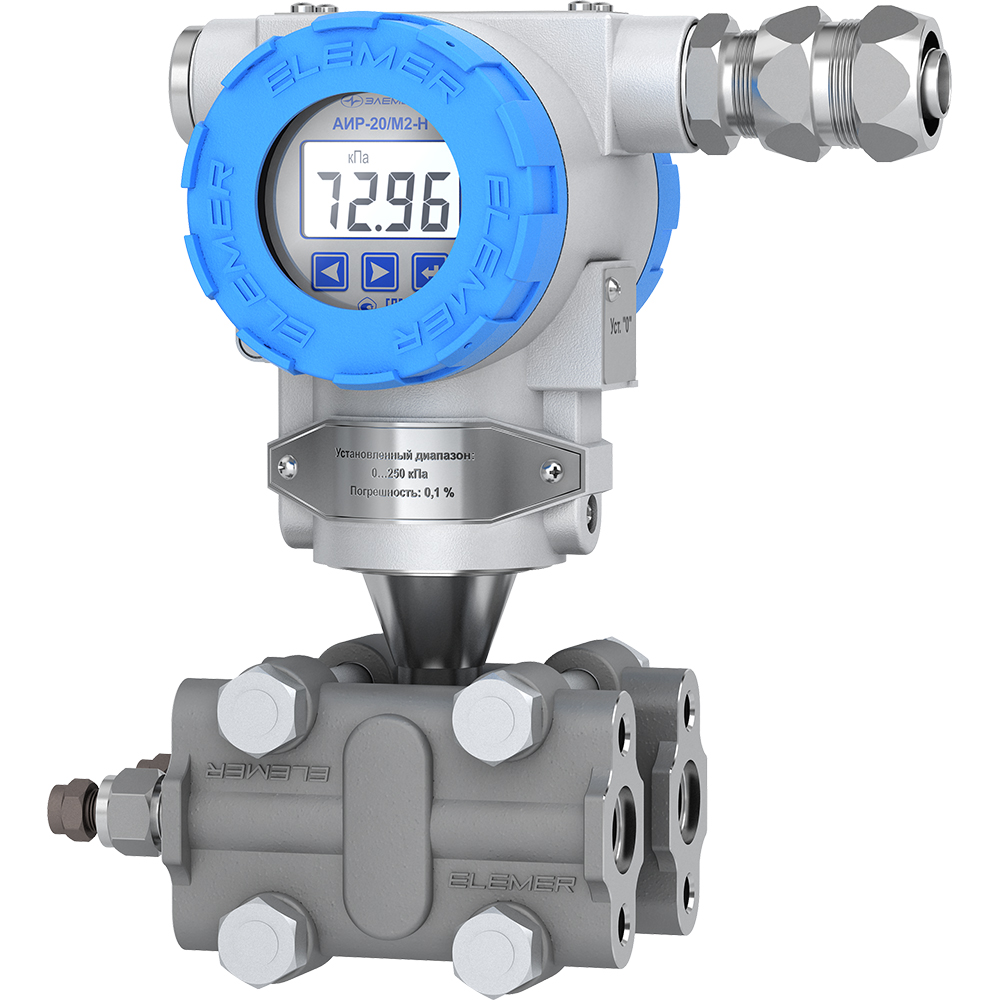

АИР-20/М2-Н

Микропроцессорный многопредельный датчик давления с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Датчик предназначен для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления, гидростатического давления в унифицированный выходной токовый сигнал 0...5 мА или 4...20 мА и/или цифровой сигнал в стандарте протокола HART. Также в приборе реализован двойной комбинированный токовый выход 0…5/4…20 мА.



  • Описание
  • Характеристики
  • Документация и сертификаты
  • Купить
  • Доставка

Микропроцессорные многопредельные датчики давления с HART-протоколом с улучшенными метрологическими и функциональными характеристиками. Одни из самых популярных датчиков в линейке НПП «ЭЛЕМЕР», имеющие широкий модельный ряд. Датчики предназначены для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления, гидростатического давления в унифицированный выходной токовый сигнал 0…5 мА или 4…20 мА и/или цифровой сигнал в стандарте протокола HART. Также в приборе реализован двойной комбинированный токовый выход 0…5/4…20 мА.

Датчики имеют встроенный светодиодный индикатор (СД) с ярким красным, зеленым и белым свечением символов или жидкокристаллический (ЖК) индикатор с подсветкой. Для удобства визуализации индикатор имеет возможность дискретного вращения на угол 90°,180° и 270°. Корпус плавно вращается на — 270°.

Датчики имеют встроенное 3-кнопочное меню на лицевой панели индикатора для возможности настройки и редактирования параметров, а также для калибровки и получения диагностических данных.

Датчики оснащены современными тензорезистивными сенсорами с металлическими и керамическими мембранами. Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 500 % от верхнего предела измерений. Примененные в датчиках керамические сенсоры обладают высокой стойкостью к перегрузкам (до 600 %) и особо высокой стойкостью к агрессивным средам.

Для вязких и быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики. В датчиках применяются сенсоры ведущих российских и европейских производителей. Датчики имеют высокую помехозащищенность — группа по ЭМС — IV-A(B).

Верхние пределы измерений:

Абсолютное давление (ДА) 1,0 кПа...16 МПа
Избыточное давление (ДИ) 0,16 кПа...100 МПа
Давление-разрежение (ДВ) 0,4 кПа…100 кПа
Избыточное давление-разрежение (ДИВ) ±0,3 кПа...(–0,1...+2,4) МПа
Дифференциальное давление (ДД) 0,063 кПа…16 МПа
Гидростатическое давление (ДГ) 1,6 кПа…250 кПа
Гидростатическое давление (ДГ) (погружные) 1 кПа...250 кПа
Глубина перенастройки диапазонов 1:60
Выходной сигнал 4…20 мА + HART 0…5/4…20 мА одновременно
Конфигурирование 3-кнопочная клавиатура, HART-протокол
Функция извлечения квадратного корня
Погрешность ±0,075 %; ±0,1 %; ±0,2%, ±0,5 %
Климатические исполнения:   — С2 (–40…+70 °C, –60…+70 °C), С3 (–10…+70 °C, –25…+70 °C, –10….+60 °C, –25…+60 °C)
Пылевлагозащита IP65, IP54
Варианты исполнения общепромышленное, Ex (ExiaIICT6 X), Exd (1ExdIICT6), кислородное, атомное (повышенной надежности)
Индикация ЖК с подсветкой, СД (с возможностью поворота на 90°, 180°, 270°)
Вращение корпуса   на ±135°
Электромагнитная совместимость (ЭМС) IV-А
Гарантийный срок 5 лет (7 лет для приборов в атомном исполнении)

Документация

Сертификаты

Рекламный буклет

Опросные листы

Для определения стоимости оборудования, комплектности и сроков поставки, пожалуйста, скачайте опросный лист, заполните его и прикрепите к форме заявки.

Специалисты отдела продаж ответят на Ваш запрос в течении одного рабочего дня.

Запрос цены

Доставка приборов в г. Салават

Выберите удобный для Вас вариант доставки товара АИР-20/М2-Н в г. Салават и сообщите нашему менеджеру.

Транспортная компания
Мы организуем доставку приборов до областного центра либо до ближайшего пункта выдачи транспортной компанией «Деловые линии» в г. Салават. Стоимость доставки осуществляется согласно тарифам ТК «Деловые линии».

Курьерская доставка
По вашему желанию, мы доставим приборы до двери. Доставка в г. Салават осуществляется курьерскими службами Даймэкс и СДЭК. Курьерская доставка производится за счет покупателя. Стоимость доставки согласно тарифам курьерских служб.

Самовывоз
Вы можете самостоятельно забрать товар. Отгрузка продукции осуществляется самовывозом с нашего склада в г. Уфа.
